HSK-E Термоусадочный патрон 4,5 °

Name: HSK-E Термоусадочный патрон 4,5 °
Brand: Shandong Jinjie Machinery Co., Ltd.

HSK-E Стандартный термоусадочный патрон использует термостойкую горячую сталь для зажима инструментов из быстрорежущей стали и твердого карбида с помощью теплового расширения стали. Точность 0003 мм и точные допуски на конус улучшают срок службы инструмента, последующая точная балансировка обеспечивает лучшее качество поверхности и низкий износ шпинделя станка

1. Высокая точность биения (<0003 мм)

2. Чрезвычайный момент зажима при высоком нажатии в зажимном отверстии.

3. Короткая фаска.

4. Резьбовые отверстия для простой и быстрой балансировки винтами.

Купить HSK-E Термоусадочный патрон 4,5 ° 



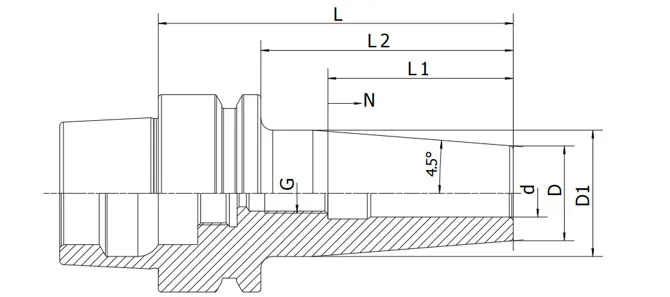

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ HSK-E СТРИНКА ПОДХОДИТ ДЛЯ ЦАПКИ 4,5 °

ПРЕИМУЩЕСТВА

ОСОБЕННОСТИ

ПРИНЦИП РАБОТЫ

УСТАНОВКА ПОДХОДНОЙ ЦАПКИ

Термоусадочная Fit Чак тепла термоусадочная машина для держателей инструмента

Термоусадочная Fit Чак Особенности термоусадочные Держатели

Термоусадочная Fit Чак тепла термоусадочная машина для держателей инструмента

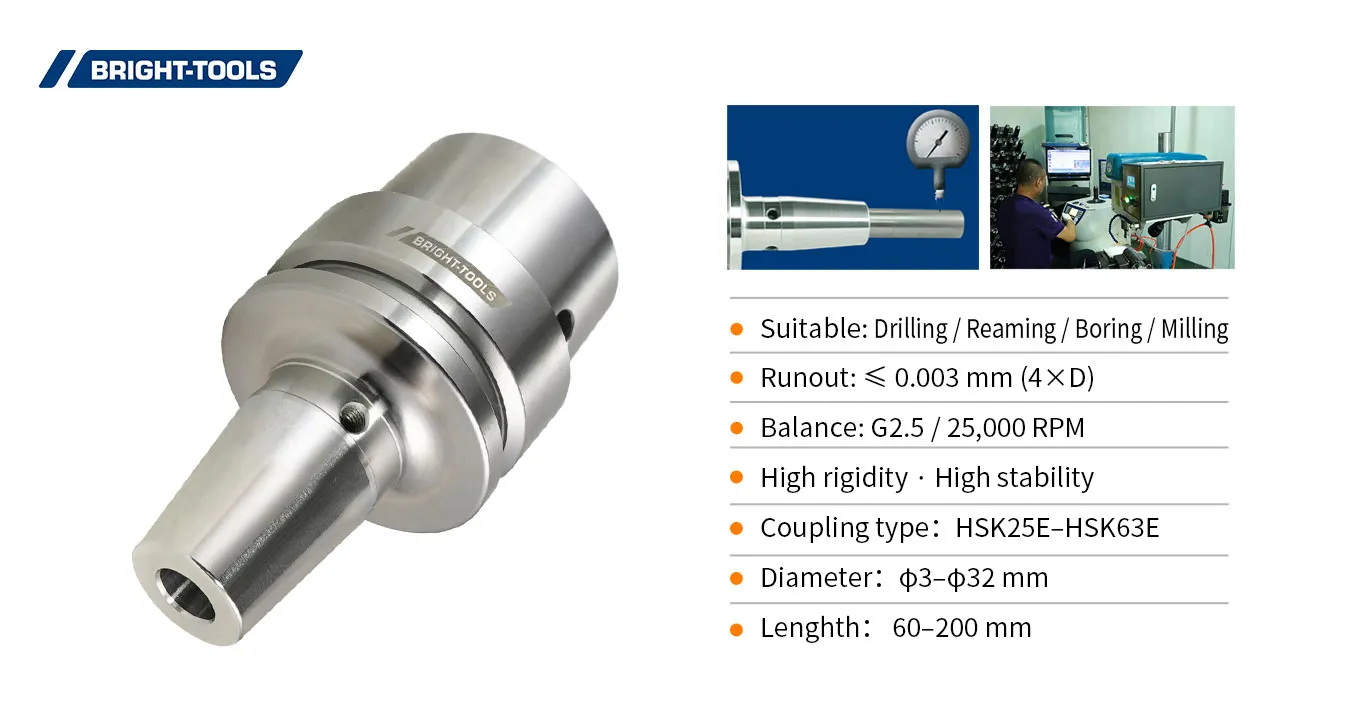

Яркие инструменты Термоусадочная машина для держателей инструмента

СПЕЦИФИКАЦИЯ HSK-E СТРИНКА ПОДХОДИТ ДЛЯ ЦАПКИ 4,5 °

Размер	Д	Д	Д1	Л	L2	L1	Н	Г
HSK25E-SF06-50	6	15	19	50	40	36	5	М5

HSK32E-SF03-60	3	15	20	60	40	-	-	-
HSK32E-SF04-60	4	15	20	60	40	-	-	-
HSK32E-SF05-60	5	15	20	60	40	-	-	-
HSK32E-SF06-70	6	20	26	70	50	36	10	М5
HSK32E-SF08-70	8	20	26	70	50	36	10	М6
HSK32E-SF10-70	10	24	29	70	50	42	10	М8х1
HSK32E-SF12-70	12	24	29	70	50	47	10	M10x1

HSK40E-SF03-60	3	15	20	60	40	-	-	-
HSK40E-SF04-60	4	15	20	60	40	-	-	-
HSK40E-SF05-60	5	15	20	60	40	-	-	-
HSK40E-SF06-65	6	21	27	65	45	36	10	М5
HSK40E-SF08-65	8	21	27	65	45	36	10	М6
HSK40E-SF10-65	10	24	30	65	45	42	10	М8х1
HSK40E-SF12-65	12	24	30	65	45	47	10	M10x1

HSK40E-SF03-80	3	15	20	80	60	-	-	-
HSK40E-SF04-80	4	15	20	80	60	-	-	-
HSK40E-SF05-80	5	15	20	80	60	-	--
HSK40E-SF06-80	6	21	27	80	60	36	10	М5
HSK40E-SF08-80	8	21	27	80	60	36	10	М6
HSK40E-SF10-80	10	24	32	80	60	42	10	М8х1
HSK40E-SF12-90	12	24	32	90	70	47	10	M10x1
HSK40E-SF16-90	16	27	34	90	70	50	10	М12х1

HSK40E-SF03-120	3	15	20	120	100	-	-	-
HSK40E-SF04-120	4	15	20	120	100	-	-	-
HSK40E-SF05-120	5	15	20	120	100	-	-	-
HSK40E-SF06-120	6	21	27	120	100	36	10	М5
HSK40E-SF08-120	8	21	27	120	100	36	10	М6
HSK40E-SF10-120	10	24	32	120	100	42	10	М8х1
HSK40E-SF12-120	12	24	32	120	100	47	10	M10x1

HSK50E-SF03-80	3	15	20	80	54	-	-	-
HSK50E-SF04-80	4	15	20	80	54	-	-	-
HSK50E-SF05-80	5	15	20	80	54	-	-	-
HSK50E-SF06-80	6	21	27	80	54	36	10	М5
HSK50E-SF08-80	8	21	27	80	54	36	10	М6
HSK50E-SF10-85	10	24	32	85	59	42	10	М8х1
HSK50E-SF12-90	12	24	32	90	64	47	10	M10x1
HSK50E-SF14-90	14	27	34	64	47	10	M10x1
HSK50E-SF16-95	16	27	34	95	69	50	10	М12х1
HSK50E-SF18-95	18	33	41	95	69	50	10	М12х1
HSK50E-SF20-100	20	33	41	100	74	52	10	М16х1

HSK50E-SF03-80	3	15	20	80	54	-	-	-
HSK50E-SF04-80	4	15	20	80	54	-	-	-
HSK50E-SF05-80	5	15	20	80	54	-	-	-
HSK50E-SF06-80	6	21	27	80	54	36	10	М5
HSK50E-SF08-80	8	21	27	80	54	36	10	М6
HSK50E-SF10-85	10	24	32	85	59	42	10	М8х1
HSK50E-SF12-90	12	24	32	90	64	47	10	M10x1
HSK50E-SF16-95	16	27	34	95	69	50	10	М12х1

HSK63E-SF06-90	6	21	27	90	64	36	10	М5
HSK63E-SF08-90	8	21	27	90	64	36	10	М6
HSK63E-SF10-90	10	24	32	90	64	42	10	М8х1
HSK63E-SF12-90	12	24	32	90	64	47	10	M10x1
HSK63E-SF14-90	14	27	34	90	64	47	10	M10x1
HSK63E-SF16-95	16	27	34	95	69	50	10	М12х1
HSK63E-SF18-95	18	33	42	95	69	50	10	М12х1
HSK63E-SF20-100	20	33	42	100	74	52	10	М16х1
	25	44	53	115	89	58	10	М16х1

Размер	Д	Д	Д1	Л	L2	L1	Н	Г
HSK40E-SF1/8 дюймов-3,54 дюйма	1/8 дюйма	0,36 дюйма	0,47 дюйма	3,54 дюйма	2,76 дюйма	0,79 дюйма	-	-
HSK40E-SF3/16 дюймов-3,54 дюйма	3/16 дюйма	0,63 дюйма	0,71 дюйма	3,54 дюйма	2,76 дюйма	0,79 дюйма	-	-
HSK40E-SF1/4 дюйма-3,54 дюйма	1/4 дюйма	0,71 дюйма	1,06 дюйма	3,54 дюйма	2,76 дюйма	1,42 дюйма	0,39 дюйма	M5 х 0,8 P
HSK40E-SF5/16 дюймов-3,54 дюйма	5/16 дюйма	0,83 дюйма	1,06 дюйма	3,54 дюйма	2,76 дюйма	1,42 дюйма	0,39 дюйма	M6 x 1,0 P
HSK40E-SF3/8 дюймов-3,54 дюйма	3/8 дюйма	0,94 дюйма	1,26 дюйма	3,54 дюйма	2,76 дюйма	1,65 дюйма	0,39 дюйма	M8 x 1,25 P
