DIN 69871 ER Collet Chuck with UM Nut

Name: DIN 69871 ER Collet Chuck with UM Nut
Brand: Shandong Jinjie Machinery Co., Ltd.
Availability: InStock

Цанговый патрон DIN 69871 ER с гайкой UM — это тип держателя инструмента, используемый для зажима режущих инструментов при различных операциях фрезерования и сверления. Он предназначен для использования с цангами ER, обеспечивающими высокое усилие зажима, гарантирующее надежную фиксацию режущего инструмента во время обработки. Система гаек UM позволяет быстро и легко менять инструмент без необходимости использования дополнительных инструментов. Цанговый патрон DIN 69871 ER с гайкой UM широко используется в станках с ЧПУ, где точность и надежность имеют первостепенное значение.

Инструментальный держатель BT-ER — это широко используемый инструментальный держатель в станкостроении. Он состоит из корпуса держателя инструмента и цанги ER. В основном он используется для зажима и фиксации режущих инструментов с прямым хвостовиком, таких как сверла и фрезы.

1. Различные спецификации: ER11, ER16, ER20, ER25, ER32, ER40.

2. Простота в эксплуатации.

3. Широкая область применения.

Купить DIN 69871 ER Collet Chuck with UM Nut 



ТЕХНИЧЕСКИЙ ЧЕРТЕЖ ЦАПЛЕТЫ DIN 69871 ER С ОРЕХОМ UM

Цанговый патрон ER

Коллет и отрезок

Нацементирование & закалка

Структура продукта

Держатели инструментов BRIGHT-TOOLS Sk

Цанга и вырезка держателя инструмента Sk40

Нацементирование и закалка держателя инструмента Sk30

Структура продукта держателя инструмента Sk50

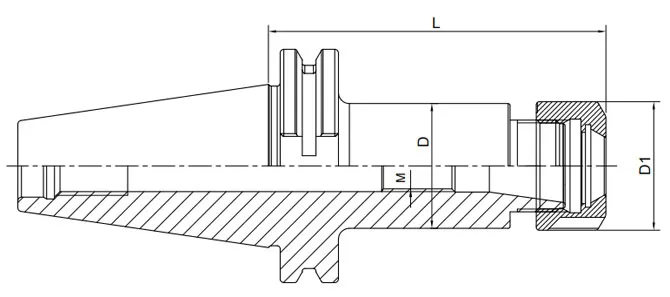

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦАНГОВОГО ПАТРОНА DIN 69871 ER С ГАЙКОЙ UM

Размер	Д	D1	L	M	Емкость
SK30-ER16UM-70	28	32	70	M10	1-10
SK30-ER20UM-70	32	35	70	М14*1.5	1-13
SK30-ER25-70	32	42	70	М18*1.5	2-16
SK30-ER32-70	40	50	70	М22*1.5	2-20
SK30-ER40-70	43	63	70	M18*1.5	3-26
SK30-ER16UM-100	28	32	100	M10	1-10
SK30-ER20UM-100	32	35	100	M14*1.5	1-13
SK30-ER25-100	32	42	100	M18*1.5	2-16
SK30-ER32-100	40	50	100	M22*1.5	2-20

SK40-ER16UM-63	28	32	63	M10	1-10
SK40-ER20UM-70	34	35	70	M14*1.5	1-13
SK40-ER25-70	42	42	70	M18*1.5	2-16
SK40-ER32-70	40	50	70	M22*1.5	2-20
SK40-ER40-80	50	63	80	М28*1.5	3-26
SK40-ER16UM-100	28	32	100	M10	1-10
SK40-ER20UM-100	34	35	100	M14*1.5	1-13
SK40-ER25-100	42	42	100	M18*1.5	2-16
SK40-ER32-100	50	50	100	M22*1.5	2-20
SK40-ER40-100	50	63	100	M28*1.5	3-26
SK40-ER40-120	50	63	120	M28*1.5	3-26
SK40-ER16UM-160	28	32	160	M10	1-10
SK40-ER20UM-160	34	35	160	M14*1.5	1-13
SK40-ER25-160	42	42	160	M18*1.5	2-16
SK40-ER32-160	50	50	160	M22*1.5	2-20
SK40-ER40-160	50	63	160	M28*1.5	3-26
SK40-ER16UM-200	28	32	200	M10	1-10
SK40-ER20UM-200	34	35	200	M14*1.5	1-13
SK40-ER25-200	42	42	200	M18*1.5	2-16
SK40-ER32-200	50	50	200	M22*1.5	2-20
SK40-ER40-200	50	63	200	M28*1.5	3-26

SK50-ER16UM-70	28	32	70	M10	1-10
SK50-ER20UM-70	34	35	70	M14*1.5	1-13
SK50-ER25-60	42	42	60	M18*1.5	2-16
SK50-ER32-70	50	50	70	M22*1.5	2-20
SK50-ER40-80	63	63	80	M28*1.5	3-26
SK50-ER50-100	64	78	100	М36*1.5	6-34

SK50-ER16UM-100	28	32	100	M10	1-10
SK50-ER20UM-100	34	35	100	M14*1.5	1-13
SK50-ER25-100	42	42	100	M18*1.5	2-16
SK50-ER32-100	50	50	100	M22*1.5	2-20
SK50-ER40-100	63	63	100	M28*1.5	3-26

SK50-ER16UM-160	28	32	160	M10	1-10
SK50-ER20UM-160	34	35	160	M14*1.5	1-13
SK50-ER25-160	42	42	160	M18*1.5	2-16
SK50-ER32-160	50	50	160	M22*1.5	2-20
SK50-ER40-160	63	63	160	M28*1.5	3-26

SK50-ER16UM-200	28	32	200	M10	1-10
SK50-ER20UM-200	34	35	200	M14*1.5	1-13
SK50-ER25-200	42	42	200	M18*1.5	2-16
SK50-ER32-200	50	50	200	M22*1.5	2-20
SK50-ER40-200	63	63	200	M28*1.5	3-26

SK60-ER32-100	50	50	100	M22*1.5	2-20
SK60-ER40-100	63	63	100	M28*1.5	3-26
SK60-ER50-100	64	78	100	M36*1.5	6-34

SK60-ER32-160	50	50	160	M22*1.5	2-20
SK60-ER40-160	63	63	160	M28*1.5	3-26
SK60-ER50-160	64	78	160	M36*1.5	6-34
