Термоусадочный патрон BT, изогнутый

Name: Термоусадочный патрон BT, изогнутый
Brand: Shandong Jinjie Machinery Co., Ltd.
Availability: InStock

Изогнутый зажимной держатель с толстым основанием и тонким наконечником обеспечивает хорошую жесткость даже при увеличении длины. Этот держатель инструмента хорошо зарекомендовал себя при 5-осевой обработке, которая часто требует использования более длинного держателя инструмента и режущих инструментов во избежание помех, а также лучше подходит для обработки углов заготовки.

1. Компактный.

2. Быстрый обмен.

3. Компактный и удобный хват.

Купить Термоусадочный патрон BT, изогнутый 



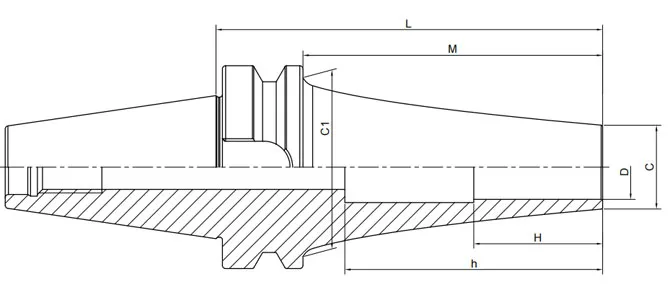

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ ЗАПАТКИ BT, ИЗГНУТОЙ

УСТАНОВКА ПОДХОДНОЙ ЦАПКИ, ИЗОГНУТЫЙ

ADVANTAGES

FEATURES

ПРИНЦИП РАБОТЫ

Технические характеристики термоусадочного патрона BT, изогнутого типа.

Размер	Д	С	L	M	C1	ЧАС	час
BT30-SFSA04-75 CV	4	7	75	53	34	12	99
BT30-SFSA04-90 CV	4	7	90	68	34	12	114
BT30-SFSA04-120 CV	4	7	120	98	34	12	144
BT30-SFRA04-90 CV	4	10	90	68	34	12	114
BT30-SFRA04-120 CV	4	10	120	98	34	12	144

BT30-SFSA06-75 CV	6	9	75	53	34	18	99
BT30-SFSA06-90 CV	6	9	90	68	34	18	114
BT30-SFSA06-120 CV	6	9	120	98	34	18	144
BT30-SFRA06-90 CV	6	13	90	68	34	18	114
BT30-SFRA06-120 CV	6	13	120	98	34	18	144

BT30-SFSA08-75 CV	8	11	75	53	34	24	99
BT30-SFSA08-90 CV	8	11	90	68	34	24	114
BT30-SFRA08-90 CV	8	16	90	68	34	24	114

BT30-SFSA10-75 CV	10	13	75	53	34	30	99
BT30-SFSA10-90 CV	10	13	90	68	34	30	114
BT30-SFRA10-90 CV	10	19	90	68	34	30	114

BT40-SFSA04-90 CV	4	7	90	63	53	12	125
BT40-SFSA04-120 CV	4	7	120	93	53	12	155
BT40-SFSA04-150 CV	4	7	150	123	53	12	185
BT40-SFSA04-180 CV	4	7	180	153	53	12	215
BT40-SFSA04-210 CV	4	7	210	183	53	12	245
BT40-SFSA04-240 CV	4	7	240	213	53	12	275
BT40-SFRA04-120 CV	4	10	120	93	53	12	155
BT40-SFRA04-150 CV	4	10	150	123	53	12	185
BT40-SFRA04-180 CV	4	10	180	153	53	12	215
BT40-SFRA04-210 CV	4	10	210	183	53	12	245

BT40-SFSA06-90 CV	6	9	90	63	53	18	125
BT40-SFSA06-120 CV	6	9	120	93	53	18	155
BT40-SFSA06-150 CV	6	9	150	123	53	18	185
BT40-SFSA06-180 CV	6	9	180	153	53	18	215
BT40-SFSA06-210 CV	6	9	210	183	53	18	245
BT40-SFSA06-240 CV	6	9	240	213	53	18	275
BT40-SFRA06-90 CV	6	13	90	63	53	18	125
BT40-SFRA06-120 CV	6	13	120	93	53	18	155
BT40-SFRA06-150 CV	6	13	150	123	53	18	185
BT40-SFRA06-180 CV	6	13	180	153	53	18	215
BT40-SFRA06-210 CV	6	13	210	183	53	18	245
BT40-SFFA6-90 CV	6	13	90	63	53	18	125
BT40-SFFA6-120 CV	6	13	120	93	53	18	155
BT40-SFFA6-150 CV	6	13	150	123	53	18	185
BT40-SFFA6-180 CV	6	13	180	153	53	18	215
BT40-SFFA6-210 CV	6	13	210	183	53	18	245

BT40-SFSA08-90 CV	8	11	90	63	53	24	125
BT40-SFSA08-120 CV	8	11	120	93	53	24	155
BT40-SFSA08-150 CV	8	11	150	123	53	24	185
BT40-SFSA08-180 CV	8	11	180	153	53	24	215
BT40-SFSA08-210 CV	8	11	210	183	53	24	245
BT40-SFSA08-240 CV	8	11	240	213	53	24	275
BT40-SFRA08-90 CV	8	16	90	63	53	24	125
BT40-SFRA08-120 CV	8	16	120	93	53	24	155
BT40-SFRA08-150 CV	8	16	150	123	53	24	185
BT40-SFRA08-180 CV	8	16	180	153	53	24	215
BT40-SFRA08-210 CV	8	16	210	183	53	24	245
BT40-SFFA8-90 CV	8	16	90	63	53	24	125
BT40-SFFA8-120 CV	8	16	120	93	53	24	155
BT40-SFFA8-150 CV	8	16	150	123	53	24	185
BT40-SFFA8-180 CV	8	16	180	153	53	24	215
BT40-SFFA8-210 CV	8	16	210	183	53	24	245

Size	D	C	L	M	C1	H	h
BT40-SFSA10-90 CV	10	13	90	63	53	30	125
BT40-SFSA10-120 CV	10	13	120	93	53	30	155
BT40-SFSA10-150 CV	10	13	150	123	53	30	185
BT40-SFSA10-180 CV	10	13	180	153	53	30	215
BT40-SFSA10-210 CV	10	13	210	183	53	30	245
BT40-SFSA10-240 CV	10	13	240	213	53	30	275
BT40-SFRA10-90 CV	10	19	90	63	53	30	125
BT40-SFRA10-120 CV	10	19	120	93	53	30	155
BT40-SFRA10-150 CV	10	19	150	123	53	30	185
BT40-SFRA10-180 CV	10	19	180	153	53	30	215
BT40-SFRA10-210 CV	10	19	210	183	53	30	245
BT40-SFFA10-90 CV	10	19	90	63	53	30	125
BT40-SFFA10-120 CV	10	19	120	93	53	30	155
BT40-SFFA10-150 CV	10	19	150	123	53	30	185
BT40-SFFA10-180 CV	10	19	180	153	53	30	215
BT40-SFFA10-210 CV	10	19	210	183	53	30	245

BT40-SFSA12-90 CV	12	15	90	63	53	30	125
BT40-SFSA12-120 CV	12	15	120	93	53	30	155
BT40-SFSA12-150 CV	12	15	150	123	53	30	185
BT40-SFSA12-180 CV	12	15	180	153	53	30	215
BT40-SFSA12-210 CV	12	15	210	183	53	30	245
BT40-SFSA12-240 CV	12	15	240	213	53	30	275
BT40-SFRA12-90 CV	12	22	90	63	53	30	125
BT40-SFRA12-120 CV	12	22	120	93	53	30	155
BT40-SFRA12-150 CV	12	22	150	123	53	30	185
BT40-SFRA12-180 CV	12	22	180	153	53	30	215
BT40-SFRA12-210 CV	12	22	210	183	53	30	245
BT40-SFFA12-90 CV	12	22	90	63	53	30	125
BT40-SFFA12-120 CV	12	22	120	93	53	30	155
BT40-SFFA12-150 CV	12	22	150	123	53	30	185
BT40-SFFA12-180 CV	12	22	180	153	53	30	215
BT40-SFFA12-210 CV	12	22	210	183	53	30	245

BT40-SFSB16-90 CV	16	21	90	63	53	32	100
BT40-SFSB16-120 CV	16	21	120	93	53	32	130
BT40-SFSB16-150 CV	16	21	150	123	53	32	160
BT40-SFSB16-180 CV	16	21	180	153	53	32	190
BT40-SFSB16-210 CV	16	21	210	183	53	32	220
BT40-SFSB16-240 CV	16	21	240	213	53	32	250

BT40-SFSB20-90 CV	20	26	90	63	50.5	40	100
BT40-SFSB20-120 CV	20	26	120	93	53	40	130
BT40-SFSB20-150 CV	20	26	150	123	53	40	160
BT40-SFSB20-180 CV	20	26	180	153	53	40	190
BT40-SFSB20-210 CV	20	26	210	183	53	40	220
BT40-SFSB20-240 CV	20	26	240	213	53	40	250

BT50-SFSA04-165 CV	4	7	165	127	85	12	220
BT50-SFSA04-195 CV	4	7	195	157	85	12	250
BT50-SFSA04-225 CV	4	7	225	187	85	12	280
BT50-SFSA04-255 CV	4	7	255	217	85	12	310
BT50-SFSA04-285 CV	4	7	285	247	85	12	340
BT50-SFSA04-315 CV	4	7	315	277	85	12	370

BT50-SFSA06-165 CV	6	9	165	127	85	18	220
BT50-SFSA06-195 CV	6	9	195	157	85	18	250
BT50-SFSA06-225 CV	6	9	225	187	85	18	280
BT50-SFSA06-255 CV	6	9	255	217	85	18	310
BT50-SFSA06-285 CV	6	9	285	247	85	18	340
BT50-SFSA06-315 CV	6	9	315	277	85	18	370

BT50-SFSA08-165 CV	8	11	165	127	85	24	220
BT50-SFSA08-195 CV	8	11	195	157	85	24	250
BT50-SFSA08-225 CV	8	11	225	187	85	24	280
BT50-SFSA08-255 CV	8	11	255	217	85	24	310
BT50-SFSA08-285 CV	8	11	285	247	85	24	340
BT50-SFSA08-315 CV	8	11	315	277	85	24	370
BT50-SFRA08-195 CV	8	16	195	157	85	24	250
BT50-SFRA08-225 CV	8	16	225	187	85	24	280
BT50-SFRA08-255 CV	8	16	255	217	85	24	310
BT50-SFRA08-285 CV	8	16	285	247	85	24	340
BT50-SFFA8-195 CV	8	16	195	157	85	24	250
BT50-SFFA8-225 CV	8	16	225	187	85	24	280
BT50-SFFA8-255 CV	8	16	255	217	85	24	310
BT50-SFFA8-285 CV	8	16	285	247	85	24	340

BT50-SFSA10-165 CV	10	13	165	127	85	30	220
BT50-SFSA10-195 CV	10	13	195	157	85	30	250
BT50-SFSA10-225 CV	10	13	225	187	85	30	280
BT50-SFSA10-255 CV	10	13	255	217	85	30	310
BT50-SFSA10-285 CV	10	13	285	247	85	30	340
BT50-SFSA10-315 CV	10	13	315	277	85	30	370
BT50-SFRA10-165 CV	10	19	165	127	85	30	220
BT50-SFRA10-195 CV	10	19	195	157	85	30	250
BT50-SFRA10-225 CV	10	19	225	187	85	30	280
BT50-SFRA10-255 CV	10	19	255	217	85	30	310
BT50-SFRA10-285 CV	10	19	285	247	85	30	340
BT50-SFFA10-165 CV	10	19	165	127	85	30	220
BT50-SFFA10-195 CV	10	19	195	157	85	30	250
BT50-SFFA10-225 CV	10	19	225	187	85	30	280
BT50-SFFA10-255 CV	10	19	255	217	85	30	310
BT50-SFFA10-285 CV	10	19	285	247	85	30	340

Size	D	C	L	M	C1	H	h
BT50-SFSA12-165 CV	12	15	165	127	84	30	220
BT50-SFSA12-195 CV	12	15	195	157	85	30	250
BT50-SFSA12-225 CV	12	15	225	187	85	30	280
BT50-SFSA12-255 CV	12	15	255	217	85	30	310
BT50-SFSA12-285 CV	12	15	285	247	85	30	340
BT50-SFSA12-315 CV	12	15	315	277	85	30	370
BT50-SFRA12-165 CV	12	22	165	127	85	30	220
BT50-SFRA12-195 CV	12	22	195	157	85	30	250
BT50-SFRA12-225 CV	12	22	225	187	85	30	280
BT50-SFRA12-255 CV	12	22	255	217	85	30	310
BT50-SFRA12-285 CV	12	22	285	247	85	30	340
BT50-SFFA12-165 CV	12	22	165	127	85	30	220
BT50-SFFA12-195 CV	12	22	195	157	85	30	250
BT50-SFFA12-225 CV	12	22	225	187	85	30	280
BT50-SFFA12-255 CV	12	22	255	217	85	30	310
BT50-SFFA12-285 CV	12	22	285	247	85	30	340

BT50-SFSB16-165 CV	16	21	165	127	85	32	220
BT50-SFSB16-195 CV	16	21	195	157	85	32	250
BT50-SFSB16-225 CV	16	21	225	187	85	32	280
BT50-SFSB16-255 CV	16	21	255	217	85	32	310
BT50-SFSB16-285 CV	16	21	285	247	85	32	340
BT50-SFSB16-315 CV	16	21	315	277	85	32	370

BT50-SFSB20-165 CV	20	26	165	127	85	40	220
BT50-SFSB20-195 CV	20	26	195	157	85	40	250
BT50-SFSB20-225 CV	20	26	225	187	85	40	280
BT50-SFSB20-255 CV	20	26	255	217	85	40	310
BT50-SFSB20-285 CV	20	26	285	247	85	40	340
BT50-SFSB20-315 CV	20	26	315	277	85	40	370
