DIN 69871 Face Mill Holders

Name: DIN 69871 Face Mill Holders
Brand: Shandong Jinjie Machinery Co., Ltd.
Availability: InStock

Держатель торцевой фрезы DIN 69871 — это инструментальный держатель, используемый для фиксации торцевой фрезы на станке. Он соответствует стандарту DIN 69871, что обеспечивает совместимость с различными фрезерными станками. Держатель имеет фланец, который надежно зажимает торцевую фрезу, обеспечивая при этом минимальное биение, что приводит к точной и аккуратной обработке. Держатели торцевых фрез DIN 69871 широко используются в фрезерных станках с ЧПУ и в производственных условиях, где важны высокая точность и скорость. Они доступны в различных размерах для различных торцевых фрез.

Держатель торцевых фрез BT-Face — это тип держателя инструмента, специально предназначенный для торцевых фрез.

1. Хорошая жесткость.

2. Высокая эффективность резки.

3. Удобство в эксплуатации.

Купить DIN 69871 Face Mill Holders 



ТЕХНИЧЕСКИЙ ЧЕРТЕЖ ДЕРЖАТЕЛЯ ЛИЦА DIN 69871

Лицо Мельница Держатели

Охлаждение

Установка

Структура продукта

Держатель инструмента BRIGHT-TOOLS Sk30

Держатель лицевой мельницы Держатель инструмента Sk50

Установка держателя Sk40

Структура продукта Sk цанговый патрон

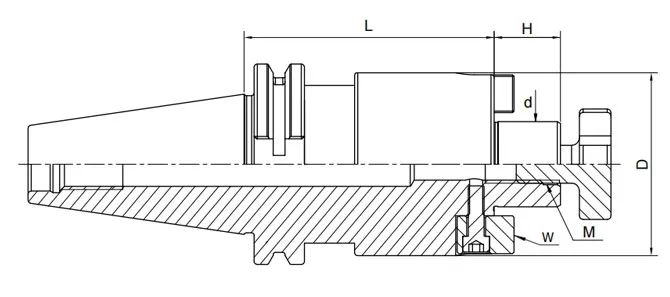

Технические характеристики держателя торцевой фрезы DIN 69871

Размер	д	Д	L	ЧАС	M	В
SK30-FMB16-40	16	38	40	17	M8	8
SK30-FMB22-40	22	48	40	19	M10	10
SK30-FMB27-50	27	58	50	21	M12	12
SK30-FMB32-50	32	78	50	24	M16	14

SK40-FMB16-35	16	38	35	17	M8	8
SK40-FMB22-35	22	48	35	19	M10	10
SK40-FMB27-40	27	58	40	21	M12	12
SK40-FMB32-50	32	78	50	24	M16	14

SK40-FMB16-100	16	38	100	17	M8	8
SK40-FMB22-100	22	48	100	19	M10	10
SK40-FMB27-100	27	58	100	21	M12	12
SK40-FMB32-100	32	78	100	24	M16	14

SK40-FMB16-160	16	38	160	17	M8	8
SK40-FMB22-160	22	48	160	19	M10	10
SK40-FMB27-160	27	58	160	21	M12	12
SK40-FMB32-160	32	78	160	24	M16	14

SK40-FMB16-200	16	38	200	17	M8	8
SK40-FMB22-200	22	48	200	19	M10	10
SK40-FMB27-200	27	58	200	21	M12	12
SK40-FMB32-200	32	78	200	24	M16	14

SK40-FMB22-250	22	48	250	19	M10	10
SK40-FMB27-250	27	58	250	21	M12	12
SK40-FMB32-250	32	78	250	24	M16	14

SK40-FMB22-300	22	48	300	19	M10	10
SK40-FMB27-300	27	58	300	21	M12	12
SK40-FMB32-300	32	78	300	24	M16	14

SK50-FMB16-35	16	38	35	17	M8	8
SK50-FMB22-35	22	48	35	19	M10	10
SK50-FMB27-40	27	58	40	21	M12	12
SK50-FMB32-50	32	78	50	24	M16	14

SK50-FMB16-100	16	38	100	17	M8	8
SK50-FMB22-100	22	48	100	19	M10	10
SK50-FMB27-100	27	58	100	21	M12	12
SK50-FMB32-100	32	78	100	24	M16	14

SK50-FMB16-160	16	38	160	17	M8	8
SK50-FMB22-160	22	48	160	19	M10	10
SK50-FMB27-160	27	58	160	21	M12	12
SK50-FMB32-160	32	78	160	24	M16	14

SK50-FMB16-200	16	38	200	17	M8	8
SK50-FMB22-200	22	48	200	19	M10	10
SK50-FMB27-200	27	58	200	21	M12	12
SK50-FMB32-200	32	78	200	24	M16	14

SK50-FMB22-250	22	48	250	19	M10	10
SK50-FMB27-250	27	58	250	21	M12	12
SK50-FMB32-250	32	78	250	24	M16	14

SK50-FMB22-300	22	48	300	19	M10	10
SK50-FMB27-300	27	58	300	21	M12	12
SK50-FMB32-300	32	78	300	24	M16	14

SK60-FMB22-100	22	48	100	19	M10	10
SK60-FMB27-100	27	58	100	21	M12	12
SK60-FMB32-100	32	78	100	24	M16	14
SK60-FMB22-150	22	48	150	19	M10	10

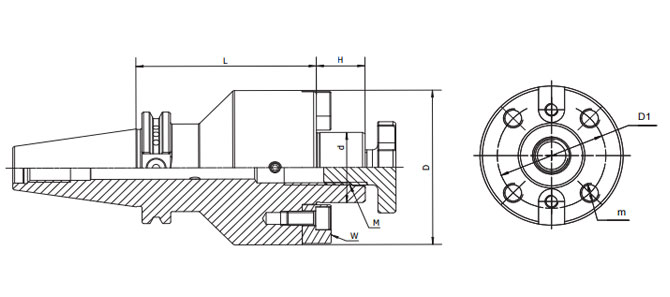

Size	d	D	D1	L	H	M	m	W
SK40-FMB40-50	40	88	66.7	50	27	M20	M12	16
SK40-FMB40-100	40	88	66.7	100	27	M20	M12	16
SK40-FMB40-160	40	88	66.7	160	27	M20	M12	16
SK40-FMB40-200	40	88	66.7	200	27	M20	M12	16
SK40-FMB40-250	40	88	66.7	250	27	M20	M12	16
SK40-FMB40-300	40	88	66.7	300	27	M20	M12	16
SK50-FMB40-50	40	88	66.7	50	27	M20	M12	16
SK50-FMB40-100	40	88	66.7	100	27	M20	M12	16
SK50-FMB40-160	40	88	66.7	160	27	M20	M12	16
SK50-FMB40-200	40	88	66.7	200	27	M20	M12	16
SK50-FMB40-250	40	88	66.7	250	27	M20	M12	16
SK50-FMB40-300	40	88	66.7	300	27	M20	M12	16

SK60-FMB40-100	40	88	66.7	100	27	M20	M12	16
SK60-FMB60-75	60	129	101.6	75	27	M30	M16	25.4
