DIN69880-VDI Держатель инструмента

Table of Content [Hide]

Состав и структура инструментальной системы, используемой в токарной обработке с ЧПУ, связаны с такими факторами, как тип держателя станка, тип инструмента и требует ли система инструмента силового привода.

Токарные станки с ЧПУ часто используют вертикальные или горизонтальные держатели инструмента в качестве инструментальных журналов. Магазин инструментов вмещает от 4 до 8 инструментов. Они обычно расположены в соответствии с последовательностью процесса обработки и осуществляют автоматическую смену инструмента.

Он отличается простой конструкцией и быстрой сменой инструмента. Смена инструмента занимает всего от 1 до 2 секунд. Как правило, нет необходимости менять инструмент при обработке деталей с высокой схожестью.

При обработке разных типов деталей необходимо переустановить инструмент или заменить держатель инструмента револьверной головки в целом.

Он состоит из держателя станка (например, держателя инструмента револьверной головки), основания держателя инструмента, предварительно регулируемого быстросменного держателя инструмента, предварительно регулируемого держателя инструмента и инструмента.

НемецкийСтандарт DIN69880Инструментальная система (держатель инструмента VDI) делится на два типа: фиксированный держатель инструмента и держатель инструмента с электроприводом. Он обладает характеристиками высокой точности позиционирования повторяемости, хорошей жесткости зажима и высокой взаимозаменяемости; подходит для установки на торцевой поверхности держателей токарных дисков. В случае рукояти ножа.

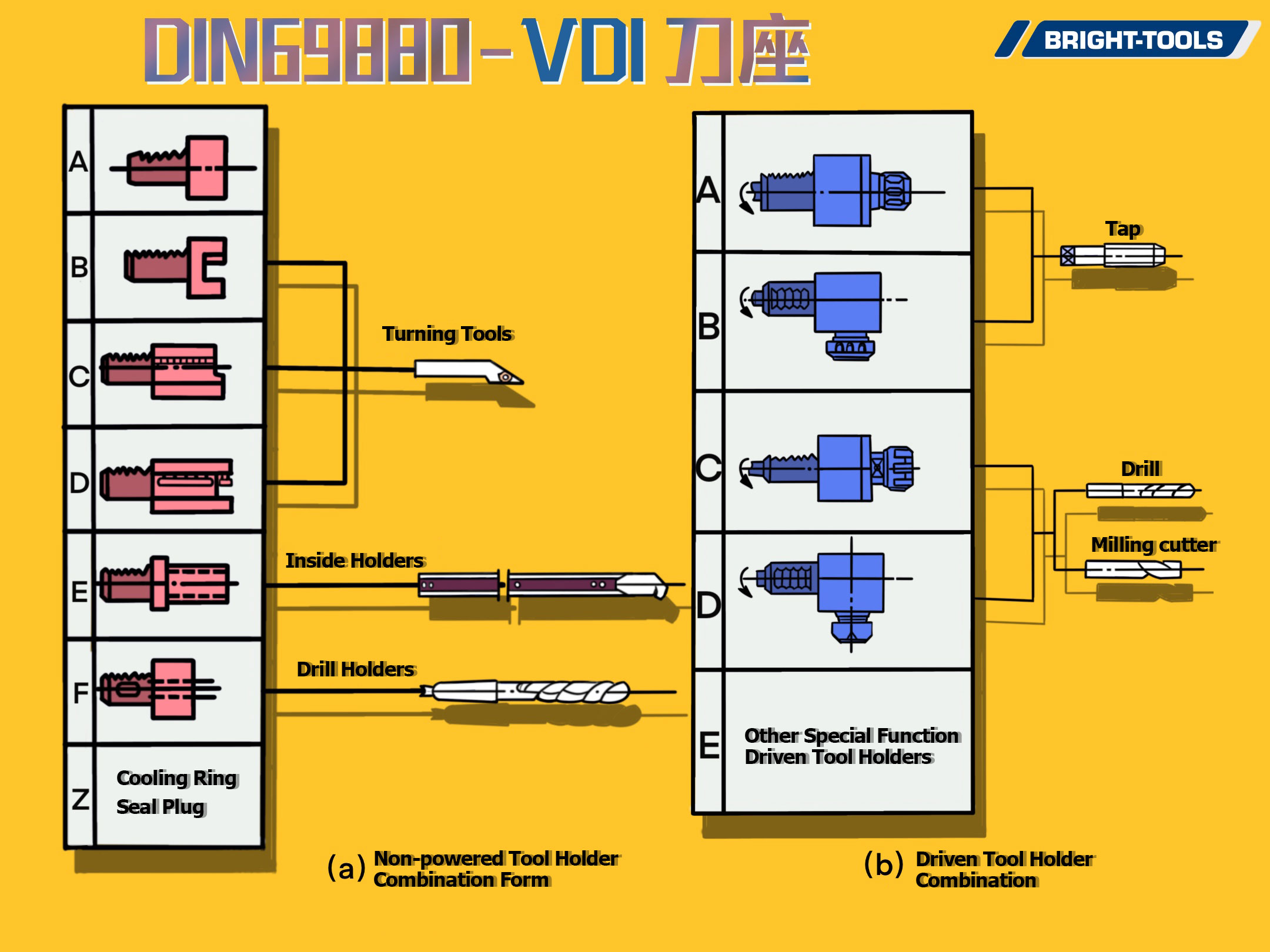

2. Тип держателя инструмента VDI:

VDI tool holder type

3. Схема подключения ручки VDI:

VDI handle connection diagram

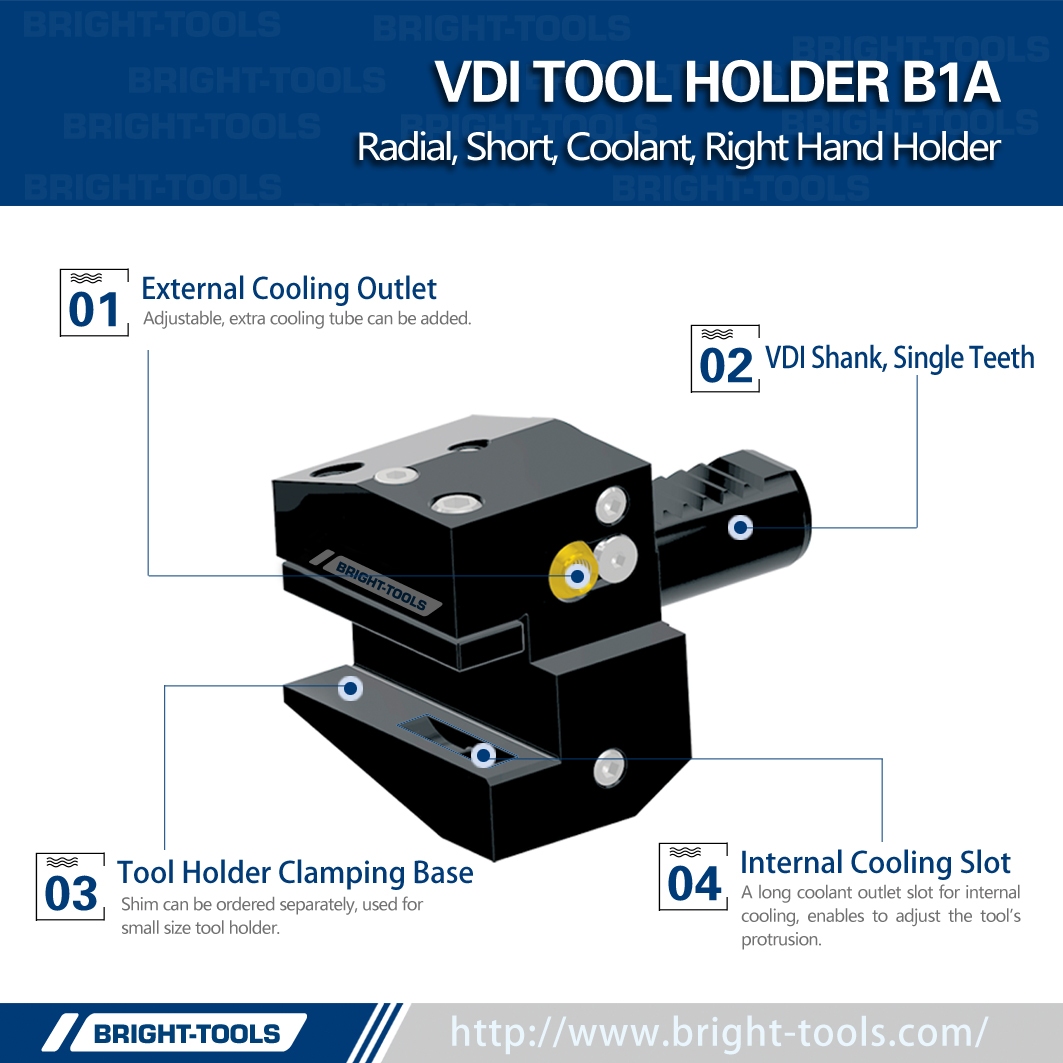

4. Технические характеристики продукта VDI:

Классифицирован по ручке: VDI:16/20/25/30/40/50/60

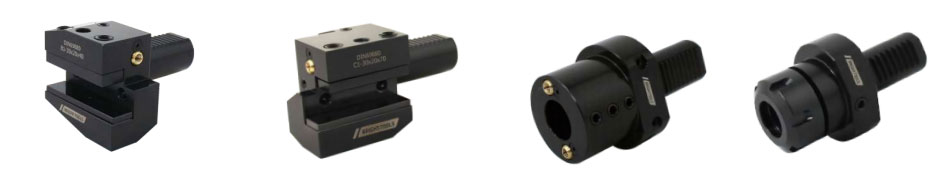

Классифицировано по концу инструмента:

Тип B: поперечный держатель инструмента; Тип C: продольный держатель инструмента; ---- устанавливает различные токарные инструменты.

Тип E: оснащен различными типами токарных инструментов с внутренним отверстием.

Тип F: оснащен сверлом Морзе.

Тип Z: Установите уплотнительную заглушку.

Install sealing plug

5. Преимущества JinjieДержатели инструментов vdi:

1) Интерфейс VDI прошел специальную термообработку и высокоточное шлифование.

2) Держатель инструмента VDI экономит место и, следовательно, облегчает конструкцию держателей для нескольких инструментов.

3) Замена держателя инструмента происходит быстрее, чтобы сократить время простоя.

4) Jinjie всегда запас продукты VDI партиями, и скорость доставки супер быстрая!

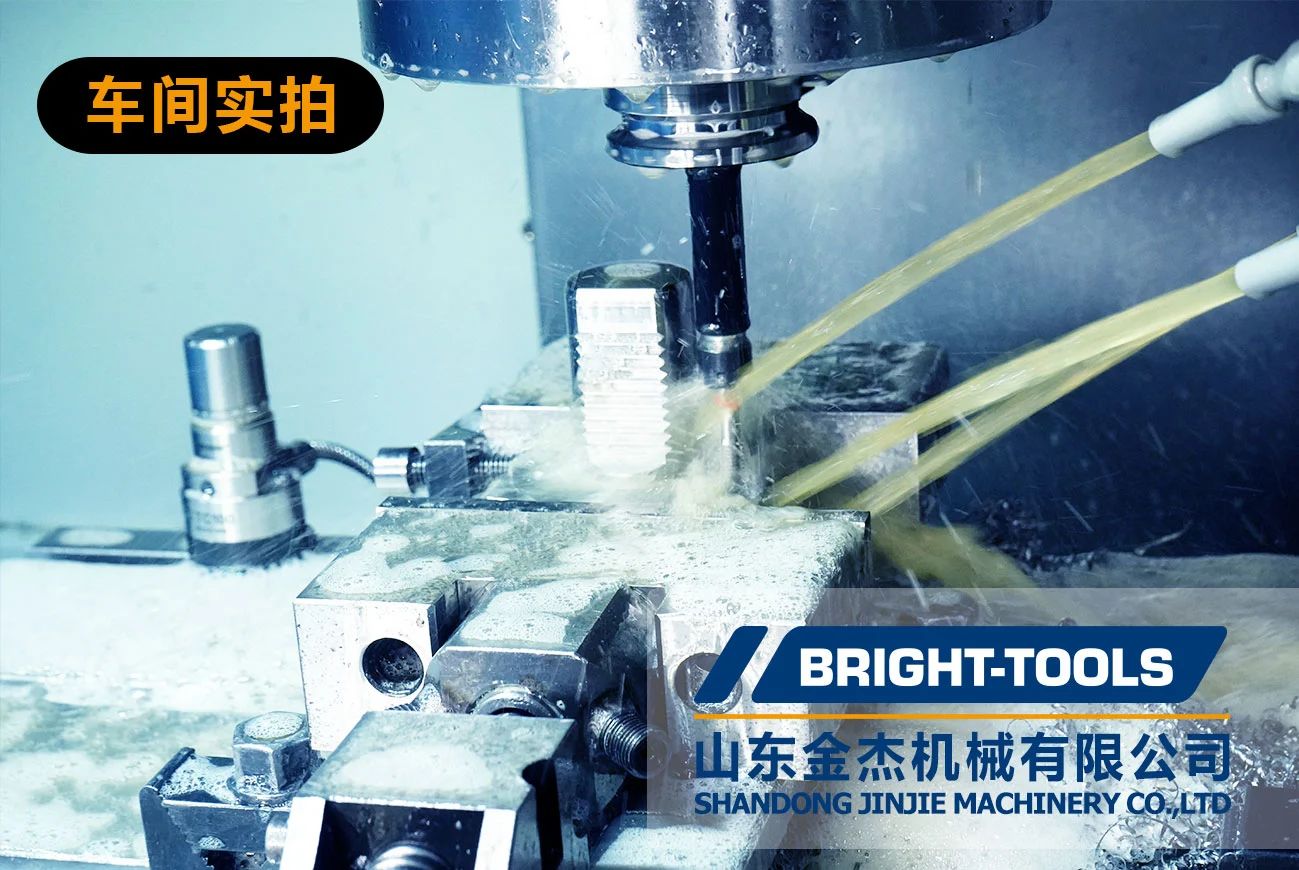

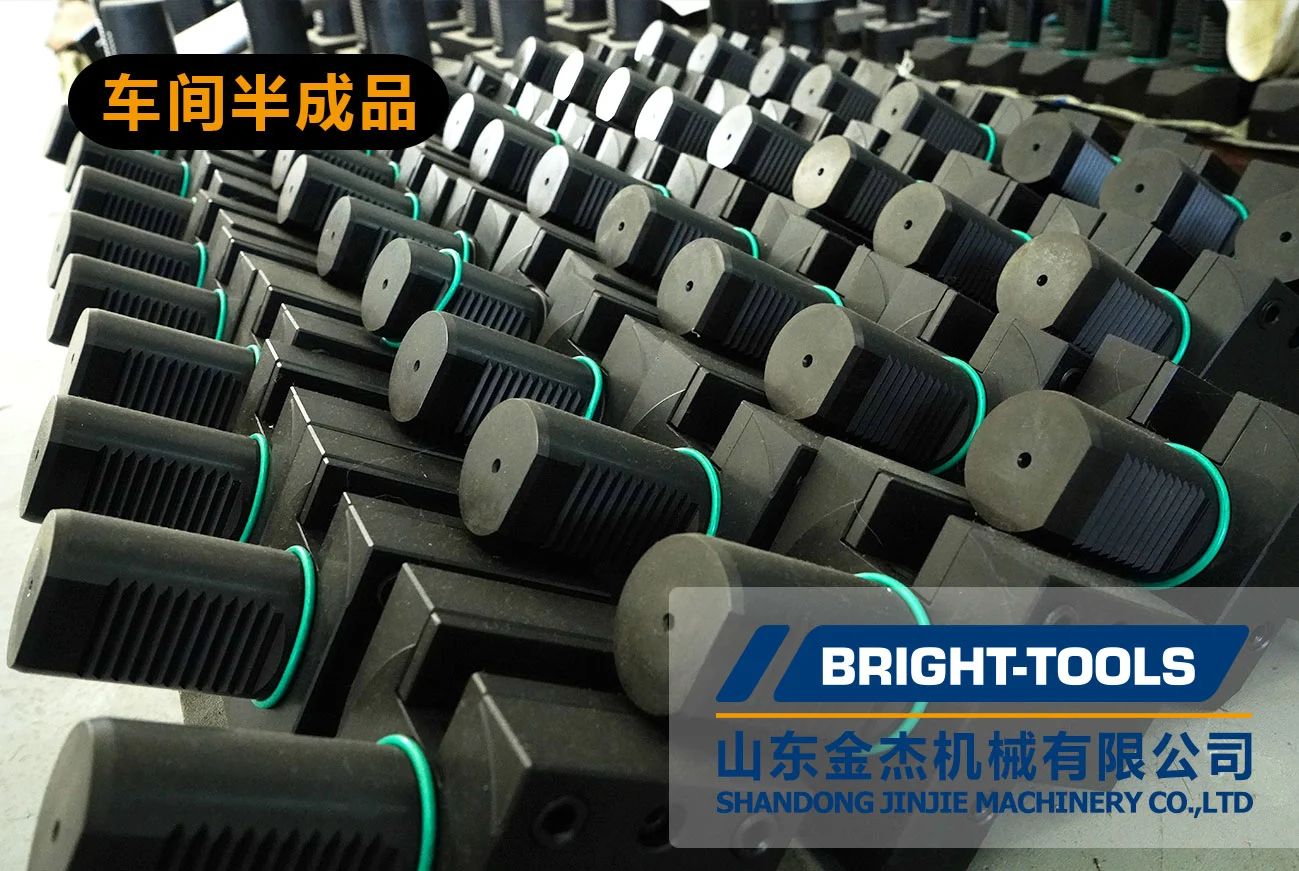

6. Изображения продукции ВДИ мастерской Джинджие:

VDI production pictures
