Name: HSK-A Термоусадочный патрон, 3 °, обычный, форма B
Brand: Shandong Jinjie Machinery Co., Ltd.

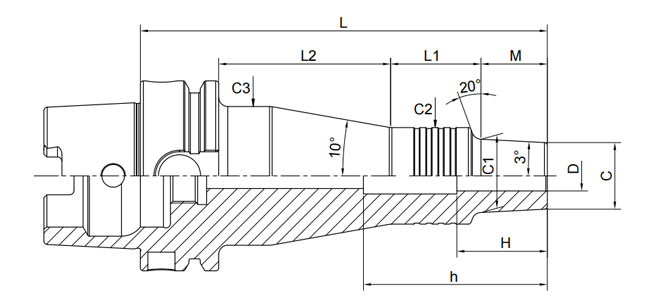

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ HSK-A ЗАПУСК КРИНКИ 3 ° РЕГУЛЯРНОЙ ФОРМЫ B

УСТАНОВКА ПОДХОДНОЙ ЦАПКИ

ПРЕИМУЩЕСТВА

ОСОБЕННОСТИ

ПРИНЦИП РАБОТЫ

СПЕЦИФИКАЦИЯ HSK-A ЗАПУСК КАТУШКИ 3 ° РЕГУЛЯРНОЙ ФОРМЫ B

Размер	Д	С	Л	М	L1	С1	С2	H	H
HSK50A-SFRB6-75-M22	6	14	75	22	27	16,3	32	18	50
HSK50A-SFRB6-95-M42	6	14	95	42	27	18,4	32	18	70
HSK50A-SFRB6-125-M42	6	14	125	42	57	18,4	32	18	100

HSK50A-SFRB8-75-M22	8	18	75	22	27	20,3	36	24	49
HSK50A-SFRB8-95-M42	8	18	95	42	27	22,4	36	24	69
HSK50A-SFRB8-125-M42	8	18	125	42	57	22,4	32	24	100

HSK50A-SFRB10-75-M22	10	22	75	22	27	24,3	32	30	50
HSK50A-SFRB10-95-M42	10	22	95	42	27	26,4	32	30	70
HSK50A-SFRB10-125-M42	10	22	125	42	57	26,4	32	30	100

HSK50A-SFRB12-75-M42	12	26	75	22	27	28,3	49	30	51
HSK50A-SFRB12-95-M42	12	26	95	42	27	30,4	42	30	72
HSK50A-SFRB12-125-M42	12	26	125	42	57	30,4	42	30	98

HSK50A-SFRB16-75-M22	16	32	75	22	27	34,3	49	32	51
HSK50A-SFRB16-105-M22	16	32	105	22	57	34,3	42	32	78

HSK50A-SFRB20-75-M22	20	38	75	22	27	40,3	49	40	51
HSK50A-SFRB20-105-M22	20	38	105	22	57	40,3	49	40	76

HSK63A-SFRB8-125-M42

Размер	Д		Л	М	L1	С1	С2	H	H
HSK63A-SFRB6-75-M22	6	14	75	22	27	16,3	32	18	50
HSK63A-SFRB6-95-M42	6	14	95	42	27	18,4	32	18	70
HSK63A-SFRB6-105-M22	6	14	105	22	57	16,3	36	18	80
HSK63A-SFRB6-120-M67	6	14	120	67	27	21	36	18	95
HSK63A-SFRB6-125-M42	6	14	125	42	57	18,4	36	18	100
HSK63A-SFRB6-150-M67	6	14	150	67	57	21	32	18	125

HSK63A-SFRB8-75-M22	8	18	75	22	27	20,3	32	24	50
HSK63A-SFRB8-95-M42	8	18	95	42	27	22,4	32	24	70
HSK63A-SFRB8-105-M22	8	18	105	22	57	20,3	36	24	80
HSK63A-SFRB8-120-M67	8	18	120	67	27	25	32	24	95
8	18	125	42	57	22,4	36	24	100
HSK63A-SFRB8-150-M67	8	18	150	67	57	25	36	24	125

HSK63A-SFRB10-75-M22	10	22	75	22	27	24,3	36	30	48
HSK63A-SFRB10-95-M42	10	22	95	42	27	26,4	32	30	68
HSK63A-SFRB10-105-M22	10	22	105	22	57	24,3	36	30	78
HSK63A-SFRB10-120-M67	10	22	120	67	27	29	36	30	93
HSK63A-SFRB10-125-M42	10	22	125	42	57	26,4	36	30	98
HSK63A-SFRB10-150-M67	10	22	150	67	57	29	36	30	123

HSK63A-SFRB12-75-M22	12	26	75	22	27	28,3	42	30	48
HSK63A-SFRB12-95-M42	12	26	95	42	27	30,4	42	30	68
HSK63A-SFRB12-105-M22 </Td>	12	26	105	22	57	28,3	50	30	75
HSK63A-SFRB12-120-M67	12	26	120	67	27	33	50	30	93
HSK63A-SFRB12-125-M42	12	26	125	42	57	30,4	50	30	95
HSK63A-SFRB12-150-M67	12	26	150	67	57	33	50	30	120
HSK63A-SFRB12-155-M42	12	26	155	42	87	30,4	50	30	125
HSK63A-SFRB12-180-M67	12	26	180	67	87	33	50	30	150

HSK63A-SFRB16-75-M22	16	32	75	22	27	34,3	50	32	48
HSK63A-SFRB16-95-M42	16	32	95	42	27	36,4	50	32	68
HSK63A-SFRB16-105-M22	16	32	105	22	57	34,3	50	32	75
HSK63A-SFRB16-120-M67	16	32	120	67	27	39	50	32	93
HSK63A-SFRB16-125-M42	16	32	125	42	57	36,4	42	32	95
	16	32	135	22	87	34,3	50	32	105
HSK63A-SFRB16-150-M67	16	32	150	67	57	39	42	32	120
HSK63A-SFRB16-155-M42	16	32	155	42	87	36,4	50	32	125
HSK63A-SFRB16-180-M67	16	32	180	67	87	39	50	32	150

HSK63A-SFRB20-95-M42	20	38	95	42	27	42,4	53	40	68
HSK63A-SFRB20-120-M67	20	38	120	67	27	45	50	40	93
HSK63A-SFRB20-125-M42	20	38	125	42	57	42,4	50	40	95
HSK63A-SFRB20-150-M67	20	38	150	67	57	45	50	40	120
HSK63A-SFRB20-155-M42	20	38	155	42	87	42,4	50	40	125
HSK63A-SFRB20-180-M67	20	38	180	67	87	45	50	40	150

HSK63A-SFRB25-95-M42	45	95	42	27	49,4	53	45	68
HSK63A-SFRB25-125-M42	25	45	125	42	57	49,4	53	45	95
HSK63A-SFRB25-155-M42	25	45	155	42	87	49,4	50	45	125

Размер	Д	С	Л	М	L1	С1	С2	H	H
HSK100A-SFRB6-90-M22	6	14	90	22	39	16,3	32	18	60
HSK100A-SFRB6-110-M42	6	14	110	42	39	18,4	32	18	80
HSK100A-SFRB6-120-M22	6	14	120	22	69	16,3	36	18	90
HSK100A-SFRB6-135-M67	6	14	135	67	39	21	32	18	105
HSK100A-SFRB6-140-M42	6	14	140	42	69	18,4	32	18	110
HSK100A-SFRB6-165-M67	6	14	165	67	69	21	36	18	135

HSK100A-SFRB8-90-M22	8	18	90	22	39	20,3	32	24	60
HSK100A-SFRB8-110-M42	8	18	110	42	39	22,4	36	24	80
HSK100A-SFRB8-120-M22	8	18	120	22	69	20,3	32	24	90
HSK100A-SFRB8-135-M67	8	18	135	67	39	25	32	24	105
HSK100A-SFRB8-140-M42	8	18	140	42	69	22,4	32	24	110
HSK100A-SFRB8-165-M67	8	18	165	67	69	25	36	24	135

HSK100A-SFRB10-90-M22	10	22	90	22	39	24,3	36	30	60
HSK100A-SFRB10-110-M42	10	22	110	42	39	26,4	36	30	80
HSK100A-SFRB10-120-M22	10	22	120	22	69	24,3	36	30	90
HSK100A-SFRB10-135-M67	10	22	135	67	39	29	42	30	105
HSK100A-SFRB10-140-M42	10	22	140	42	69	26,4	32	30	110
HSK100A-SFRB10-165-M67	10	22	165	67	69	29	36	30	135

HSK100A-SFRB12-90-M22	12	26	90	22	39	28,3	50	30	55
HSK100A-SFRB12-110-M42	12	26	110	42	39	30,4	42	30	75
HSK100A-SFRB12-120-M22	12	26	120	22	69	28,3	42	30	85
HSK100A-SFRB12-135-M67	12	26	135	67	39	33	50	30	100
HSK100A-SFRB12-140-M42	12	26	140	42	69	30,4	42	30	105
HSK100A-SFRB12-150-M22	12	26	150	22	99	28,3	50	30	115
HSK100A-SFRB12-165-M67	12	26	165	67	69	33	42	30	130
HSK100A-SFRB12-170-M42	12	26	170	42	99	30,4	50	30	135
HSK100A-SFRB12-195-M67	12	26	195	67	99	33	50	30	165

HSK100A-SFRB16-90-M22	16	32		22	39	34,3	42	32	55
HSK100A-SFRB16-110-M42	16	32	110	42	39	36,4	42	32	75
HSK100A-SFRB16-120-M22	16	32	120	22	69	34,3	42	32	85
HSK100A-SFRB16-135-M67	16	32	135	67	39	39	50	32	100
HSK100A-SFRB16-140-M42	16	32	140	42	69	36,4	50	32	105
HSK100A-SFRB16-150-M22	16	32	150	22	99	34,3	50	32	115
HSK100A-SFRB16-165-M67	16	32	165	67	69	39	42	32	130
HSK100A-SFRB16-170-M42	16	32	170	42	99	36,4	50	32	135
HSK100A-SFRB16-195-M67	16	32	195	67	99	39	50	32	160

HSK100A-SFRB20-110-M42	20	38	110	42	39	42,4	53	40	75
HSK100A-SFRB20-135-M67	20	38	135	67	39	45	53	40	100
HSK100A-SFRB20-140-M42	20 </Td>	38	140	42	69	42,4	53	40	105
HSK100A-SFRB20-165-M67	20	38	165	67	69	45	53	40	130
HSK100A-SFRB20-170-M42	20	38	170	42	99	42,4	50	40	135

HSK100A-SFRB25-110-M42	25	45	110	42	39	49,4	50	45	75
HSK100A-SFRB25-140-M42	25	45	140	42	69	49,4	50	45	105
