HSK-A Гидравлический патрон, стандартный

Name: HSK-A Гидравлический патрон, стандартный
Brand: Shandong Jinjie Machinery Co., Ltd.

Держатель гидравлического инструмента HSK эффективен для развивки, сверления, нарезания резьбы и легкого фрезерования с помощью концевых фрез на высоких скоростях шпинделя. Они используют давление масла для сжатия внутренней мембраны внутри корпуса держателя, равномерно применяя высокое давление для захвата на 360 ° вокруг хвостовика инструмента. Это позволяет использовать режущие инструменты с низким и повторяемым биением максимум 3 мкм при 3xD (максимум 6 мкм при 3xD для цилиндрических хвостовиков).

Очень прост в использовании, зажим инструмента активируется одним винтом, что устраняет необходимость в дополнительном оборудовании. Гидравлические патроны обеспечивают отличный и повторяемый выбег.

Купить HSK-A Гидравлический патрон, стандартный 



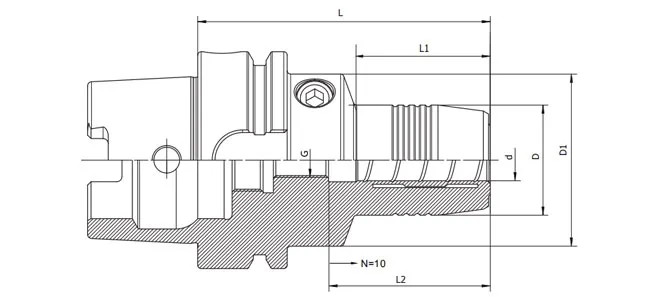

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ HSK-A СТАНДАРТ ГИДРАВЛИЧЕСКОЙ ЧАЙКИ

ГИДРАВЛИЧЕСКАЯ ЦАПКА

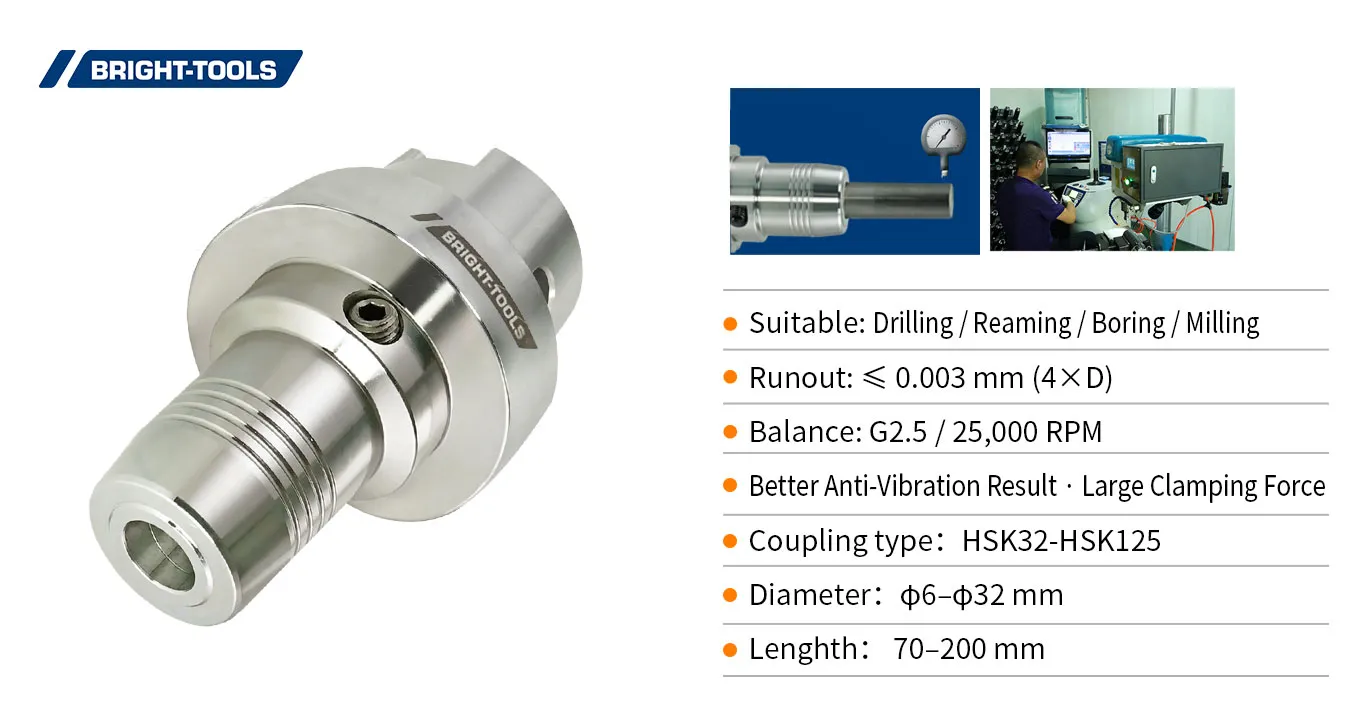

ОСОБЕННОСТИ

ПРИНЦИП РАБОТЫ

СТУКТУРА ПРОДУКТА

ГИДРАВЛИЧЕСКАЯ ЦАПКА

СПЕЦИФИКАЦИЯ HSK-A ГИДРАВЛИЧЕСКОЙ ЦАПКИ, СТАНДАРТНАЯ

Материал	Легированная сталь
Твердость	HRC55-60
Биение	0003 мм
Охлаждение	AD; AD/B может быть сделано по запросу.
Балансировка	G2.5/25000 об/мин; Балансировка G6.3 может быть произведена по запросу.
Особенности	Гидравлическая цанга

Размер	Д	Д	Д1	Л	L1	L2	Винт
HSK32A-HY6-80	6	26	40	80	29	27	М5 × 0,8
HSK32A-HY8-80	8	28	40	80	29	27	М6 × 1,0
HSK32A-HY10-85	10	30	40	85	35	32	М6 × 1,0
HSK32A-HY12-90	12	32	40	90	40	37	М6 × 1,0

HSK40A-HY6-70	6	26	34	70	36	27	М5 × 0,8
HSK40A-HY8-70	8	28	34	70	36	27	М6 × 1,0
HSK40A-HY10-75	10	30	34	75	42	32	М6 × 1,0
HSK40A-HY12-80	12	32	34	80	48	37	М6 × 1,0

HSK50A-HY6-70	6	26	40	70	28	27	М5 × 0,8
	8	28	40	70	28	27	М6 × 1,0
HSK50A-HY10-75 /80	10	30	40	80	39	32	М8 × 1,0
HSK50A-HY12-85	12	32	40	85	44	37	М10 × 1,0
HSK50A-HY14-85	14	34	40	85	43	37	М10 × 1,0
HSK50A-HY16-90	16	38	53	90	30	42	М12 × 1,0
HSK50A-HY18-90	18	40	57	90	30	42	М12 × 1,0
HSK50A-HY20-90	20	42	60	90	29	42	М16 × 1,0

HSK63A-HY06-70	6	26	50	70	24	27	М5 × 0,8
HSK63A-HY08-70	8	28	50	70	25	27	М6 × 1,0
HSK63A-HY10-80	10	30	50	80	35	32	М8 × 1,0
HSK63A-HY12-85	12	32	50	85	40	37	М10 × 1,0
HSK63A-HY14-85	14	34	50	85	40	37	М10 × 1,0
HSK63A-HY16-90	16	38	50	90	46	42	М12 × 1,0
HSK63A-HY18-90	18	40	50		47	42	М12 × 1,0
HSK63A-HY20-90	20	42	50	90	48	42	М16 × 1,0
HSK63A-HY25-120	25	57	63	120	59	48	М16 × 1,0
HSK63A-HY32-125	32	64	75	125	63	55	М16 × 1,0
